Монтаж КТП и трансформаторных подстанций

Монтаж КТП — это последовательность работ от проверки проекта и подготовки основания до пусконаладки и оформления документации. Ошибки на любом этапе ведут к отказу оборудования, проблемам при приёмке и дополнительным затратам.

Что входит в монтаж КТП

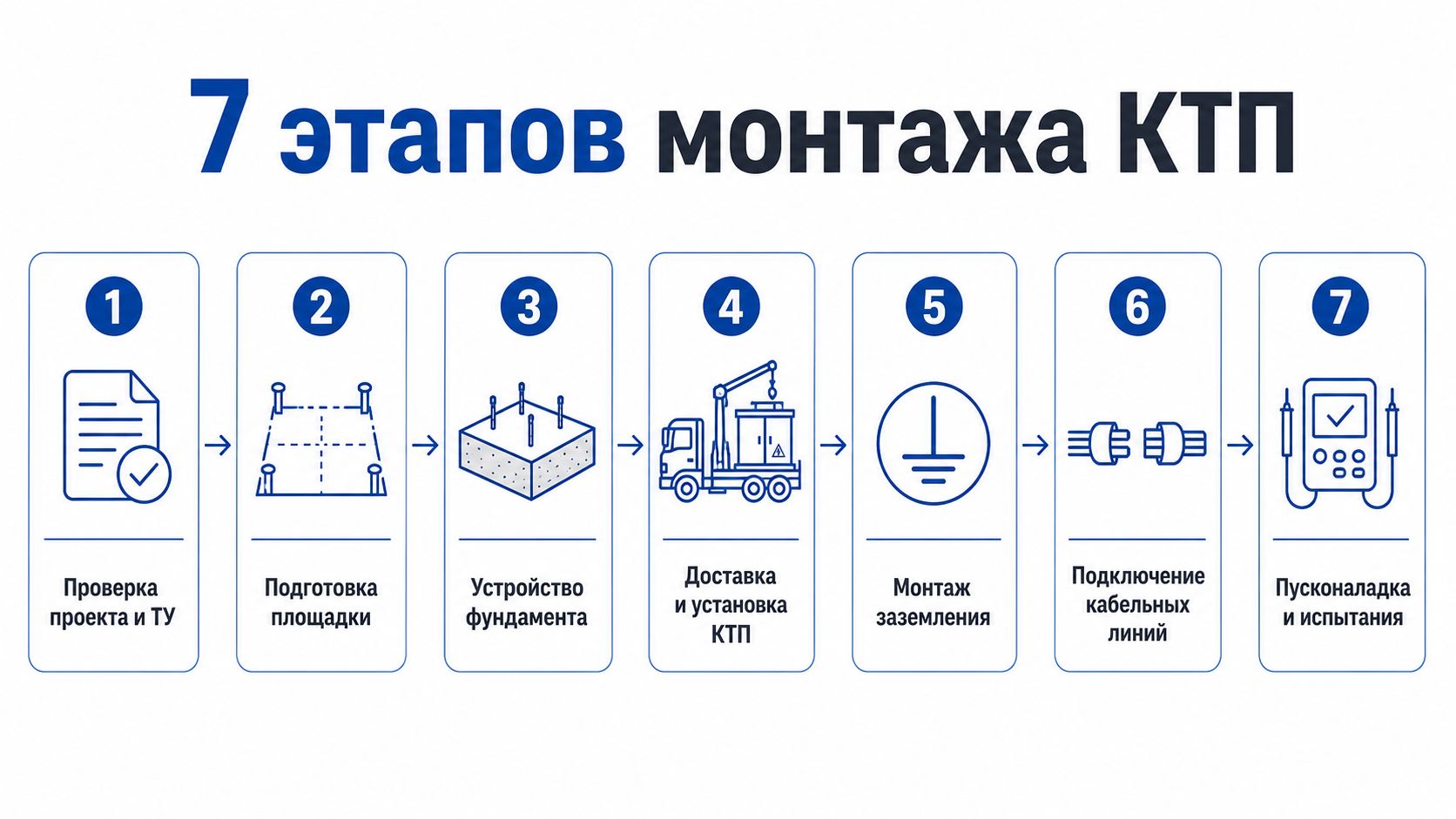

В общем случае работы по монтажу КТП включают несколько этапов. Конкретный объём зависит от типа КТП, мощности, условий площадки и требований сетевой организации.

• анализ и проверку проектной документации;
• подготовку площадки и устройство основания;
• доставку, разгрузку и установку подстанции;
• монтаж системы заземления;
• подключение кабельных линий высокого и низкого напряжения;
• внутренние электрические подключения и проверку оборудования;
• пусконаладочные работы и электроизмерения;
• оформление актов, протоколов и исполнительной документации.

Этап 1. Проверка проекта и подготовка площадки

До начала работ проверяют проектную документацию. Важно убедиться, что в проекте учтены фактические условия площадки, тип и мощность оборудования, способ ввода кабелей, требования к заземлению и охранных зон.

Что проверяют в проекте перед монтажом

• соответствие выбранного типа КТП расчётным нагрузкам;
• правильность трассировки кабельных линий и мест ввода;
• наличие и достаточности данных по заземляющему устройству;
• учёт требований сетевой организации и действующих нормативов;
• наличие согласований и технических условий.

Какие требования есть к площадке под КТП

Площадка должна обеспечивать возможность проезда и манёвра техники для доставки и установки подстанции, ровную поверхность с достаточной несущей способностью, отвод поверхностных вод, удобный доступ для последующего обслуживания, соблюдение охранных зон и расстояний до зданий, дорог и коммуникаций.

Если площадка не готова, монтаж откладывают или выполняют дополнительные работы по выравниванию, отсыпке или устройству временных дорог.

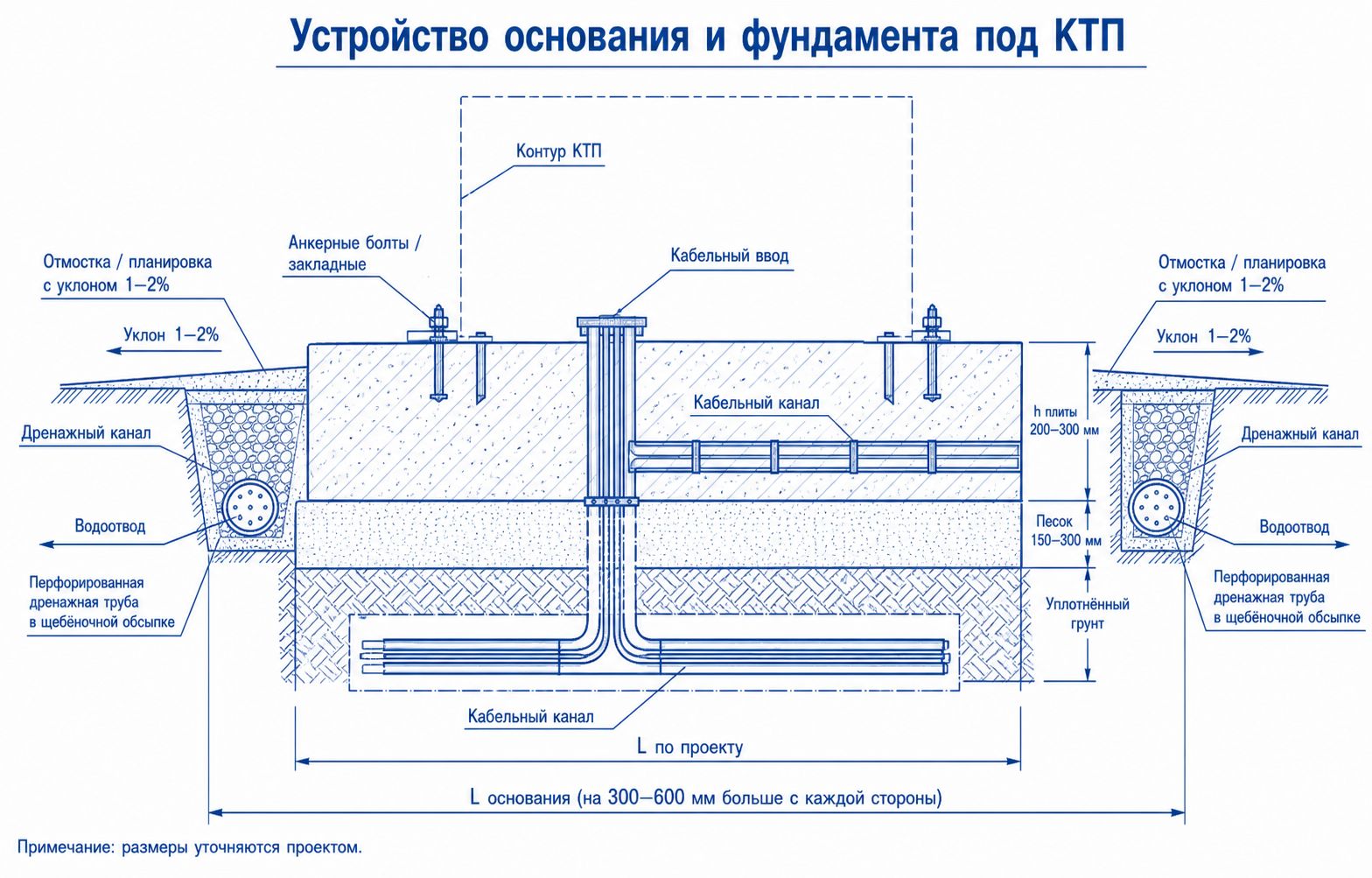

Этап 2. Устройство основания или фундамента

КТП нельзя устанавливать непосредственно на грунт или неподготовленную поверхность. Основание должно воспринимать вес оборудования, сохранять горизонтальность и защищать от подтопления.

Часто применяют монолитную железобетонную плиту, сборные фундаментные блоки, свайные или столбчатые конструкции с ростверком, металлические рамы или платформы.

Что проверяют при устройстве основания

Этап 3. Доставка, разгрузка и установка КТП

Доставку организуют с учётом габаритов и массы подстанции. Для крупных КТП требуется автокран или манипулятор соответствующей грузоподъёмности.

При разгрузке и установке контролируют: отсутствие повреждений корпуса, дверей, кровли и вентиляционных устройств; правильность положения КТП относительно проектных осей; возможность открытия дверей и доступа к оборудованию; отсутствие деформаций при строповке и перемещении.

После установки КТП фиксируют на основании согласно проекту (анкерные болты, сварка закладных и т.п.).

Этап 4. Монтаж заземления и молниезащиты

Заземление КТП — обязательное требование безопасности. К заземляющему устройству подключают корпус подстанции, нейтраль трансформатора (в зависимости от схемы), металлические конструкции, двери, ограждения, кабельные муфты и оболочки при необходимости.

Сопротивление заземляющего устройства должно соответствовать проекту и требованиям нормативов. После монтажа проводят измерения и оформляют протокол. Подробнее о требованиях к заземлению на промышленных объектах читайте в материале монтаж заземления.

Этап 5. Подключение кабельных линий

На этом этапе выполняют ввод и подключение кабелей со стороны высокого и низкого напряжения. Типичные операции: прокладка кабелей до места ввода, разделка концов, монтаж концевых и соединительных муфт, ввод кабелей в КТП через герметичные вводы или кабельные колодцы, подключение к шинам и аппаратам с соблюдением фазировок, маркировка кабелей и жил.

Ошибки при подключении часто связаны с нарушением радиусов изгиба, неправильной разделкой или отсутствием надёжного контакта.

См. также материалы: монтаж кабельных линий электропередач и монтаж кабельных муфт.

Этап 6. Внутренние подключения и проверка оборудования

Внутри КТП выполняют или проверяют: подключение трансформатора к шинам ВН и НН, сборку и подключение распределительных устройств, монтаж и настройку аппаратов защиты, автоматики, учёта, проверку затяжки контактных соединений, контроль целостности шин, изоляторов, ограждений.

На этом этапе проводят визуальный осмотр и предварительную проверку схем перед подачей напряжения.

Этап 7. Пусконаладка и электроизмерения

Пусконаладка — это комплекс проверок и испытаний, которые выполняют до подачи нагрузки. Обычно включают: измерение сопротивления изоляции обмоток, кабелей и цепей; проверку сопротивления заземляющего устройства; испытания повышенным напряжением (при необходимости); проверку работы защит, реле, автоматов; фазировку и контроль чередования фаз; опробование под нагрузкой с фиксацией параметров.

Результаты оформляют протоколами. При выявлении отклонений проводят доработку и повторные измерения. Работы по измерениям и испытаниям выполняют электротехническая лаборатория.

Какие документы нужны после монтажа КТП

После завершения работ заказчику обычно передают: исполнительную документацию (схемы, чертежи, акты скрытых работ), акты выполненных работ и приёмки, протоколы испытаний и измерений, паспорта и документацию на оборудование, инструкции по эксплуатации, журналы производства работ (при необходимости).

Наличие полного комплекта документов требуется для ввода объекта в эксплуатацию и последующих проверок.

Сколько времени занимает монтаж КТП

Жёстких универсальных сроков нет. Продолжительность зависит от: типа и мощности КТП; степени готовности площадки и кабельных трасс; объёма и сложности кабельных работ; необходимости согласований и наличия проекта; погодных и организационных условий на объекте; объёма пусконаладочных работ и количества измерений.

На практике монтаж относительно простой КТП может занять от нескольких дней до нескольких недель. Более точные сроки определяют после обследования объекта и согласования объёма работ.

Типовые ошибки при монтаже КТП

Многие из этих ошибок проще и дешевле предотвратить на этапе подготовки и контроля, чем устранять после запуска.

Когда стоит привлекать подрядчика

Монтаж КТП для коммерческих, производственных и инфраструктурных объектов обычно требует участия специализированной организации. Это особенно актуально, когда: подстанция питает ответственных потребителей; есть подключение к внешним сетям; требуются испытания и документы; есть жёсткие сроки ввода; нужна ответственность за комплекс — монтаж, кабели, заземление, пусконаладка.

Частые вопросы

Можно ли установить КТП без устройства фундамента или подготовленного основания?

В большинстве случаев — нет. Установка на неподготовленное основание приводит к просадкам, перекосам и повреждениям оборудования. Исключения бывают только для отдельных типов маломощных КТП по согласованию с проектной организацией.

Что входит в пусконаладку КТП?

Обычно это проверка и испытание оборудования, измерения изоляции и заземления, проверка защит и автоматики, фазировка, опробование и оформление протоколов.

Нужны ли электроизмерения после монтажа КТП?

Да. Измерения подтверждают соответствие параметров нормам и являются частью исполнительной документации. Без протоколов часто невозможно получить разрешение на ввод.

Кто оформляет исполнительную документацию?

Как правило, исполнитель работ. Заказчик получает комплект документов после завершения и приёмке. Состав документации определяется проектом и требованиями сетевой организации.

От чего зависит срок монтажа КТП?

От готовности площадки, типа подстанции, объёма кабельных работ, необходимости согласований, погодных условий и сложности пусконаладки.

Какие ошибки чаще всего допускают при установке КТП?

Самые распространённые: начало работ без проекта, слабое основание, неправильные кабельные вводы, отсутствие измерений заземления и отказ от полноценной пусконаладки.

Можно ли монтировать КТП зимой?

Можно, если это предусмотрено проектом и технологией. При низких температурах особое внимание уделяют бетонированию, работе с кабелями, затяжке контактов и условиям проведения испытаний.

Итог

Монтаж КТП — это последовательность взаимосвязанных этапов, где ошибки на ранних стадиях дорого обходятся позже. Качественная подготовка, контроль основания, правильное подключение кабелей, грамотное заземление и полноценная пусконаладка с измерениями позволяют ввести подстанцию в эксплуатацию без лишних доработок и рисков.

Если планируете монтаж трансформаторной подстанции, начните с проверки проекта и обследования площадки — это поможет точнее определить объём работ и избежать типовых проблем.
